   軌道式平行儀系列

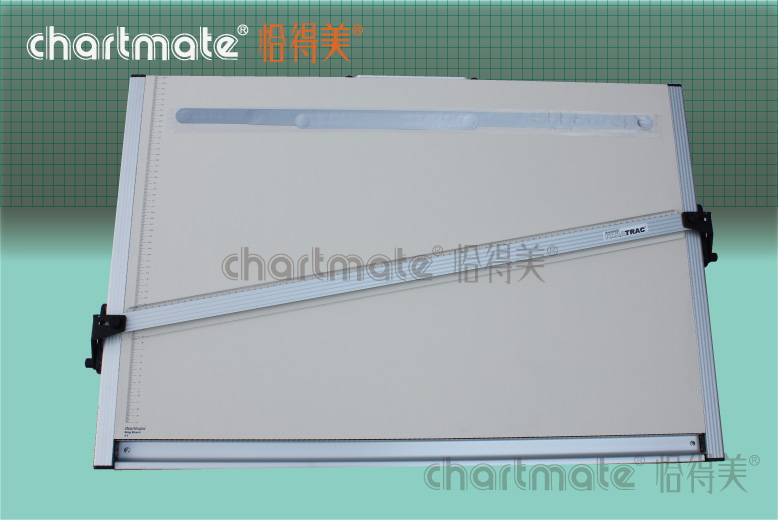

378DM攜帶式製圖板+300DH製圖機頭









共同規格說明:

【軌道式平行儀】

1.
軌道材質為鋁合金,經陽極處理,軌道內鑲有公制水平基準線及角度線,以避免基準線摩擦脫落

2.傳動軸承均使用金屬雙蓋精密軸承,塑鋼射出灌包成型,以確保塵屑不會卡入軸承內影順滑度

3.不袗索(7x7 直徑1m/m)不外露設計,繞行於圖板下方鋁筆槽內,滑動順暢

4.尺規常時平貼板面,無縫隙,有浮上及剎車裝置,可作±15∘調整,並可反轉 270度,方便清潔桌面及更換

  圖紙

5.壓克力尺緣有防滲墨加工並印有耐溶劑擦拭mm尺寸線

6.尺規的兩邊緣均作防滲墨處理,可防止鉛筆屑的產生,保持圖紙清潔




【磁性製圖板】 MAG BOARD

1.圖板厚度18mm,圖板材質為木芯板,遇潮不變形、不膨脹

2.圖板左邊印有水平基準線,繪圖更便利、好用

3.圖板表面平整,板面四邊黑色塑膠封邊

4.圖板正面為磁性,附按壓式壓條(27m/m寬)一組
,方便圖紙固定,不沾污板面

5.附有止滑墊,筆槽,提放架,尼龍袋




【製圖機頭】 300DH  PARATRACTOR   更多說明

1.一體成型透明壓克力尺,短邊為20cm,長邊為25cm

2.雙套L尺分為透明壓克力水平尺及垂直尺各一,兩邊印有mm尺寸線

3.尺寸線凹入尺體0.3m/m的設計使尺寸線永不磨滅

4.金屬滑座設有2個基準輪與2個強力彈簧輪嵌入手把,可穩定左右滑移

5.無縫隙合鍵設計,確保精度及講究操作方便性

6.游標式角度標示,並有角度固定紐,易於操作

7.雙套角度標示,適合任何人使用

8.最適合工科機械製圖



型號

壓克力尺寸

圖板尺寸

壓條

配件

378DM-60+300DH

600mm

465*600mm

4條組 (30cm*2、50cm*2)

止滑墊

筆槽

提放架

尼龍袋

378DM-66+300DH 660mm 508*660mm

4條組 (30cm*2、50cm*2)

378DM-66W+300DH 660mm 550*660mm

4條組 (30cm*2、50cm*2)

378DM-90+300DH 900mm

600*900mm

6條組 (30cm*2、50cm*2、80cm*2)







產品動畫說明


(圖片中不是378DM圖板,此圖僅作為功能示範)

平行尺可做斜度調整+/-15度

適當斜度固定後,依然可以平行線上下滑行



(圖片中不是378DM圖板,此圖僅作為功能示範)

規尺可 270度反轉於桌面下
方便清潔桌面及更換圖紙


(圖片中不是378DM圖板,此圖僅作為功能示範)

製圖機頭的滑座可以嵌入平行尺手把上

製圖機頭可畫0度-90度-0度的任何尺寸線,並可順暢地上下移動平行尺




產品細部說明


圖板左側軌道上鑲有公制水平基準線




圖板右側軌道上鑲有角度線

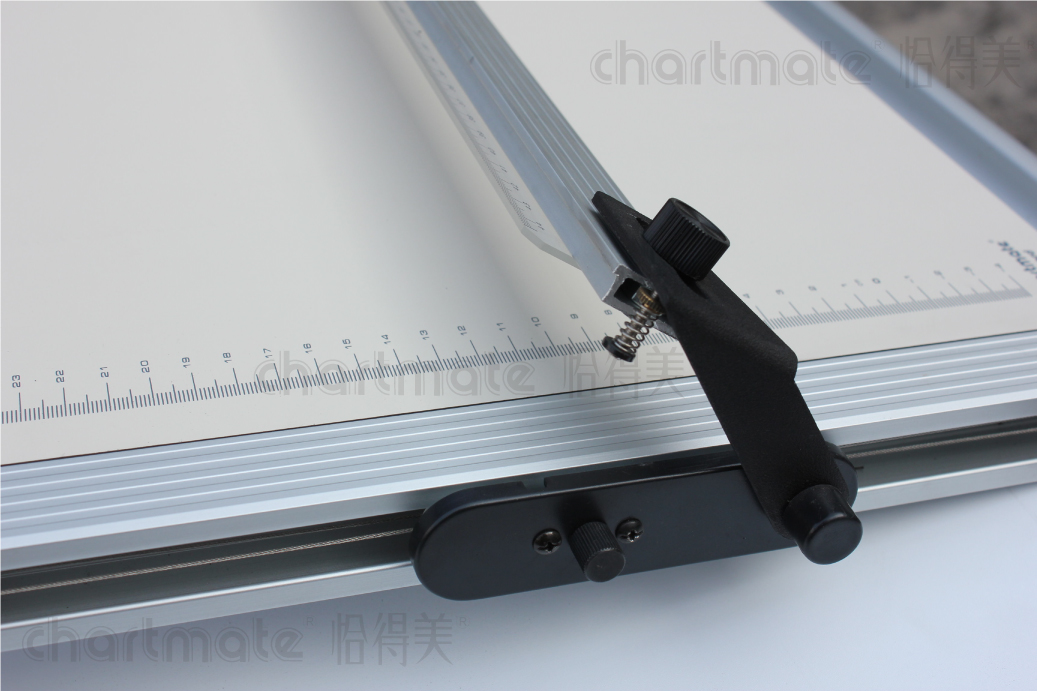

尺規可以作±15度調整使用
(圖片中不是378DM圖板,此圖僅作為功能示範)



尺規可以微調浮上1~3mm,避免繪圖污穢圖紙

尺規可以向上翻轉
(圖片中不是378DM圖板,此圖僅作為功能示範)

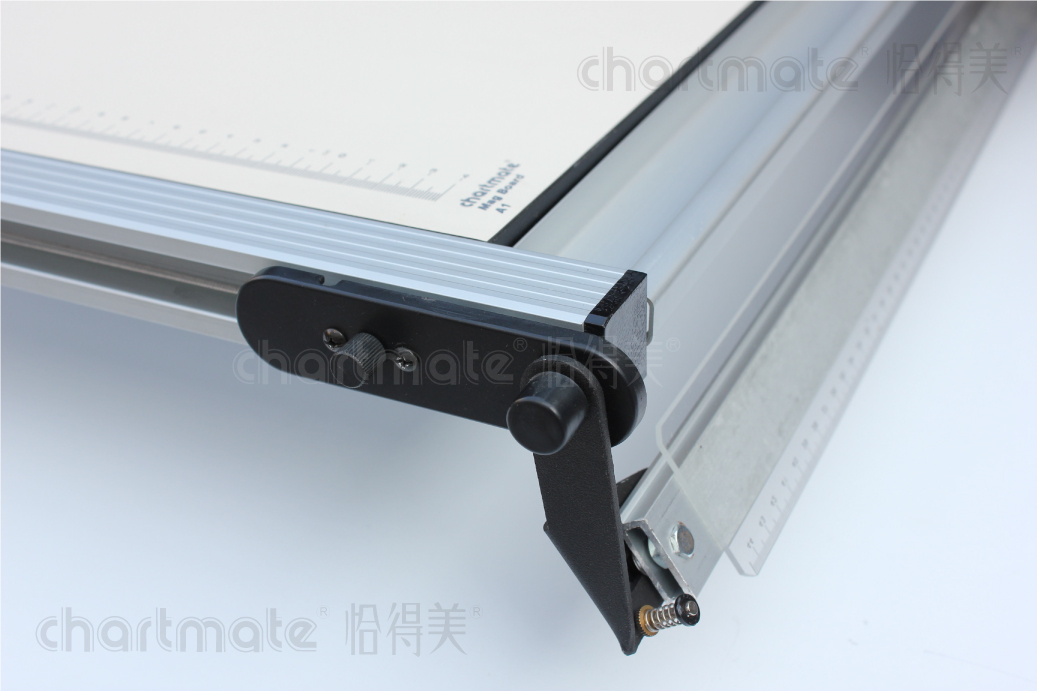

規尺可 270度反轉於桌面下,方便清潔桌面更換圖紙
(圖片中不是378DM圖板,此圖僅作為功能示範)

圖板背面設有提放架,提放架為鋼條烤漆,結構穩固



剎車旋鈕
(
(圖片中不是378DM圖板,此圖僅作為功能示範)
