   軌道式平行儀系列

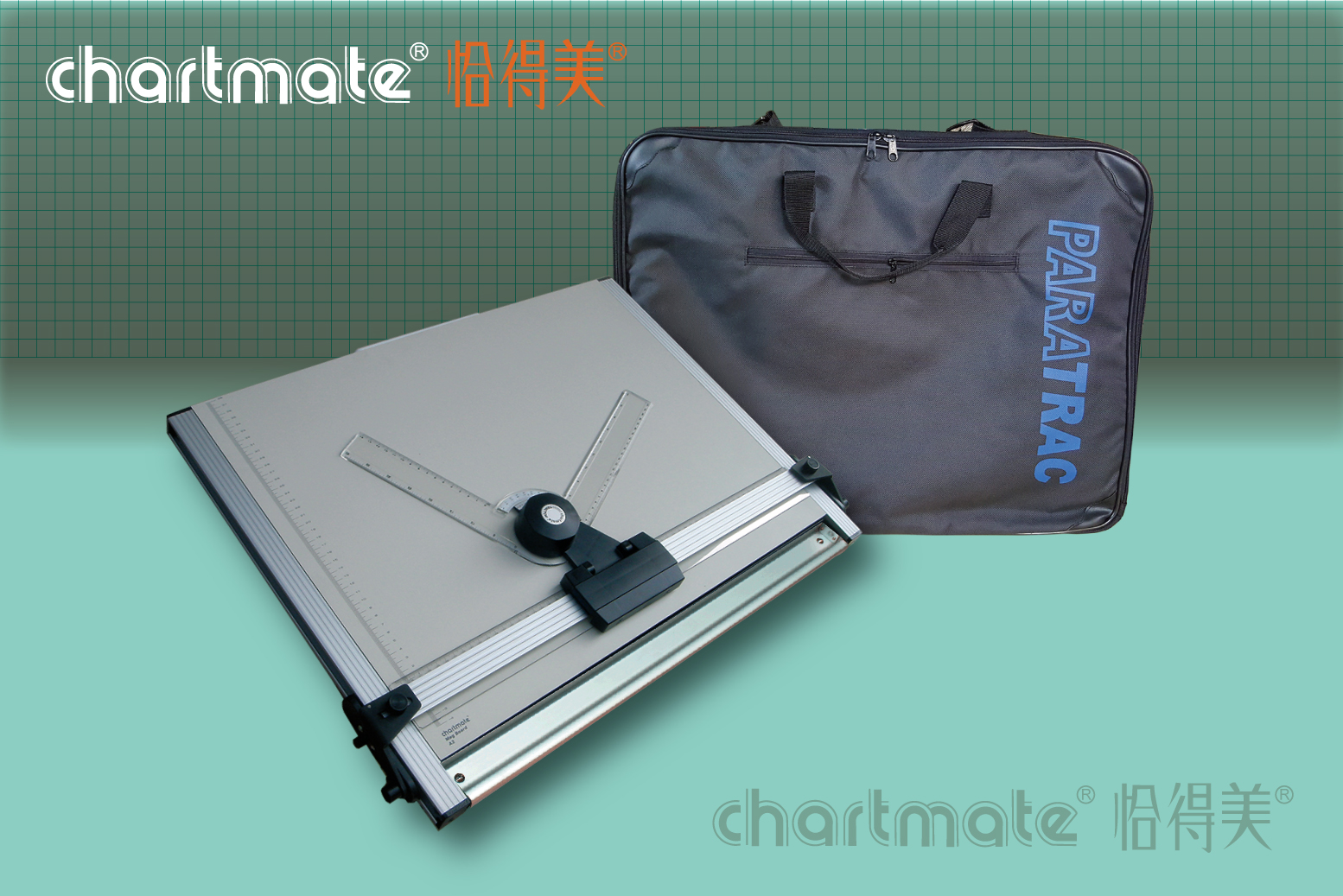

368DM攜帶式製圖板+300DH製圖機頭


(型號:368DM-60WP+300DH+高級提袋 )
(新款圖板已無圖中的水平基準線)

共同規格說明:

【軌道式平行儀】

1.軌道材質為鋁合金,經陽極處理

2.傳動軸承均使用金屬雙蓋精密軸承,塑鋼射出灌包成型,以確保塵屑不會卡入軸承內影順滑度

3.不袗索(7x7 直徑1m/m)不外露設計,繞行於圖板下方鋁筆槽內,滑動順暢

4.尺規常時平貼板面,無縫隙,有浮上及剎車裝置,可作±15∘調整,並可反轉 270度,方便清潔
  桌面及更換圖紙

5.壓克力尺緣有防滲墨加工並印有耐溶劑擦拭mm尺寸線

6.尺規的兩邊緣均作防滲墨處理,可防止鉛筆屑的產生,保持圖紙清潔





【磁性製圖板】 MAG BOARD


1.圖板厚度18mm,圖板材質為木芯板,遇潮不變形、不膨脹

2.圖板表面平整,板面四邊黑色塑膠封邊

3.圖板正面為磁性,附按壓式壓條(27m/m寬)一組
,方便圖紙固定,不沾污板面

4.附有止滑墊,筆槽,提放架,尼龍袋




【製圖機頭】 300DH  PARATRACTOR   更多說明

1.一體成型透明壓克力尺,短邊為20cm,長邊為25cm

2.雙套L尺分為透明壓克力水平尺及垂直尺各一,兩邊印有mm尺寸線

3.尺寸線凹入尺體0.3m/m的設計使尺寸線永不磨滅

4.金屬滑座設有2個基準輪與2個強力彈簧輪嵌入手把,可穩定左右滑移

5.無縫隙合鍵設計,確保精度及講究操作方便性

6.游標式角度標示,並有角度固定紐,易於操作

7.雙套角度標示,適合任何人使用

8.最適合工科機械製圖



型號

壓克力尺寸

圖板尺寸

繪圖範圍

壓條

配件

368DM-60WTP
+300DH

600MM

465X600MM

A3

4條組
(30CM*2、50CM*2)

止滑墊

筆槽

提放架

尼龍袋

368DM-60WTP
+300DH
+
高級提袋

600MM

465X600MM

A3

4條組
(30CM*2、50CM*2)

止滑墊

筆槽

提放架

黑色高級提袋









產品動畫說明

平行尺可做斜度調整+/-15度

適當斜度固定後,依然可以平行線上下滑行


(新款圖板已無圖中的水平基準線)

規尺可 270度反轉於桌面下
方便清潔桌面及更換圖紙



(新款圖板已無圖中的水平基準線)

製圖機頭的滑座可以嵌入平行尺手把上

製圖機頭可畫0度-90度-0度的任何尺寸線,並可順暢地上下移動平行尺

(新款圖板已無圖中的水平基準線)




產品細部說明

尺規可以作  ± 15度調整使用


(新款圖板已無圖中的水平基準線)


軌道、筆槽、手把皆為鋁合金材質

剎車旋鈕

(新款圖板已無圖中的水平基準線)

尺規可以微調浮上1~3mm
避免繪圖污穢圖紙


尺規可以向上翻轉,保持紙張清潔


(新款圖板已無圖中的水平基準線)

規尺可270度反轉於桌面下
方便清潔桌面及更換圖紙

(新款圖板已無圖中的水平基準線)

圖板背面設有提放架
提放架為鋼條烤漆,結構穩固

(新款圖板已無圖中的水平基準線)
