軌道式平行儀系列

332DM 軌道式重錘平行儀


(不含圖板)

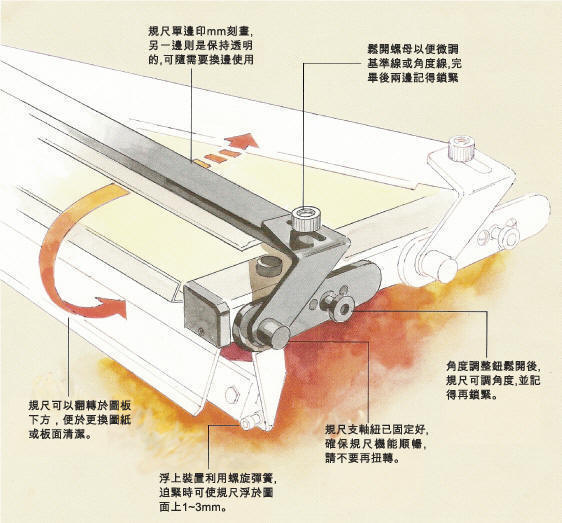

規格說明:

1.內藏式重錘,圖板傾斜時平行尺可定點移動,不會自
  動下滑


2.軌道材質為鋁合金,經陽極處理,軌道內鑲有公制水
  平基準線及角度線,以避免基準線磨擦脫落


3.傳動軸承均使用金屬雙蓋精密軸承,塑鋼射出灌包成
  型,以確保塵屑不會卡入軸承內影順滑度

3.不袗索(7x7 直徑1m/m)不外露設計,滑動順暢


4.尺規常時平貼板面,無縫隙,有浮上及剎車裝置,可
  作±15∘調整,並可反轉 270度,方便清潔桌面及更
  換圖紙


5.壓克力尺緣有防滲墨加工並印有耐溶劑擦拭mm尺寸線

6.尺規的兩邊緣均作防滲墨處理,可防止鉛筆屑的產
  生,保持圖紙清潔


7.繪圖尺兩端固定螺母附保險螺絲,防止脫落遺失(選配)

8.壓克力尺緣鑲有不袗條,永保尺緣精度 (選配)

9.可加裝300DH製圖機頭 (選配)




型號 適用圖板尺寸
332DM-60 51X60CM
332DM-75 60X75CM
332DM-90 60X90CM / 69X90CM
332DM-105 75X105CM
332DM-120 90X120CM
