製圖架系列: ◎ A型製圖架 (478TS) → 個人使用 / 經濟實用型/A1~A0適用 ◎ L型製圖架 (488TS) → 傳統型 / B1~A0 圖板適用 ◎ T型製圖架 (489TS) → 穩定度最佳,經費足夠第一選擇 / B1~A0適用 ◎ 嵌卡式製圖架 (455TS) → 學校設備首選!! 調整無須轉動螺絲,不故障好管理!! / A1~B1適用 ◎ 氣壓式製圖架 → 豪華型製圖架,經費足夠學校設備首選!! / B1~A0適用有三種型號選搭 (Z1、Z2、Z3) ◎ 便利畫架 (500TS) → 個人使用 / 配合攜帶式圖板/A2~A1適用詳細說明如下:

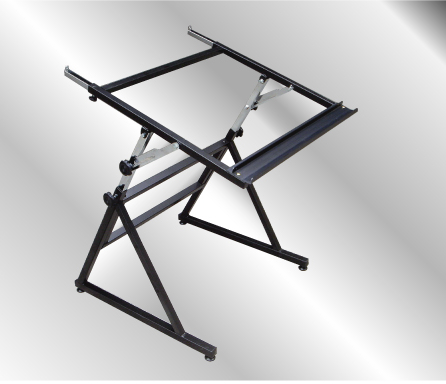

A型製圖架 (478TS) ---------------------------建議售價 NT$1,800
個人使用 / 經濟實用型/A1~B1適用	規格說明:

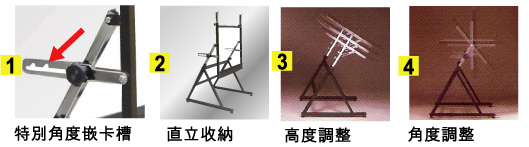

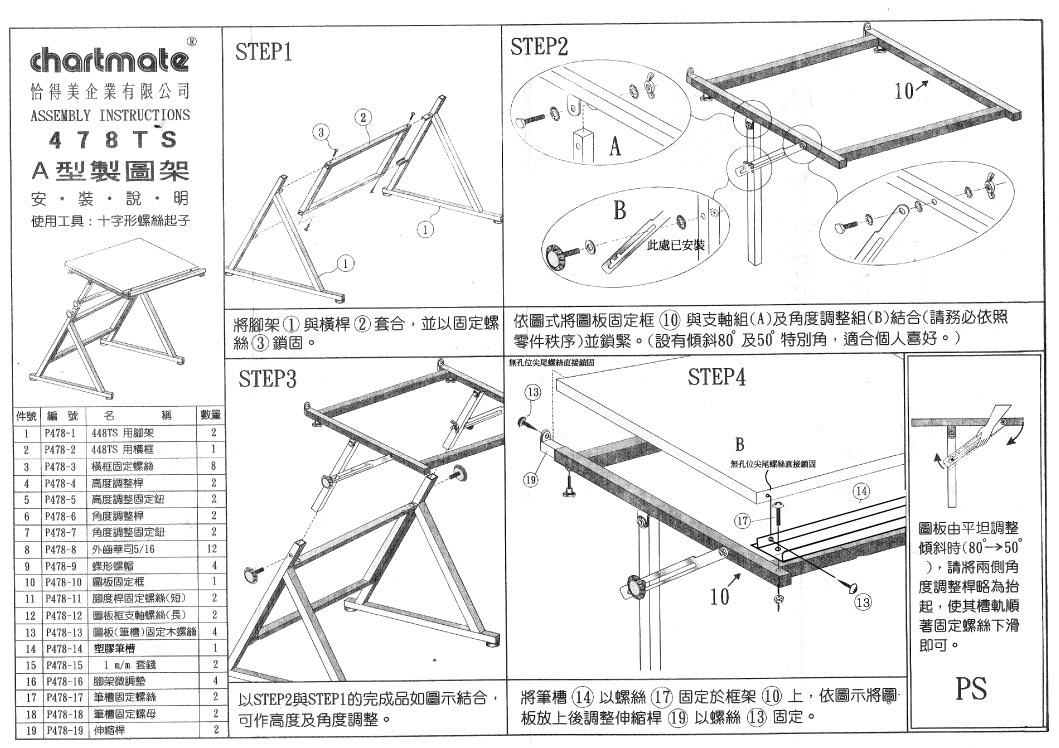

	1.腳架底部為三角形結構穩定性良好. 2.圖架角度變化0°～90°,高度調整77～105 CM. 3.適合圖板 60 X 90 至 75 X 105 CM . 4.設有10°及45°特別角嵌卡槽,容易固定圖板傾斜角度,固定容易,不暴滑 5.附黑色筆槽一個, 裝置於圖板下端. 6.圖架外觀黑色處理消光粉體烤漆及電鍍. DIY安裝圖	使用例:

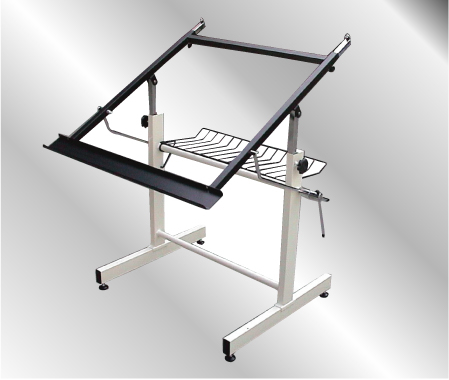

L型製圖架 (488TS) ---------------------------建議售價 NT$2,400
傳統型 / B1~A0 圖板適用	規格說明:
	1.適合圖板600×900~900×1200mm。 2.斜度調整0°~90° 3.高低調整745~1040mm（含）以上。 4.著地面積605~730mm（含）以上。 5.支架以烤漆處理.筆架以黑色烤漆處理。 6.重量12KG以上	使用例:

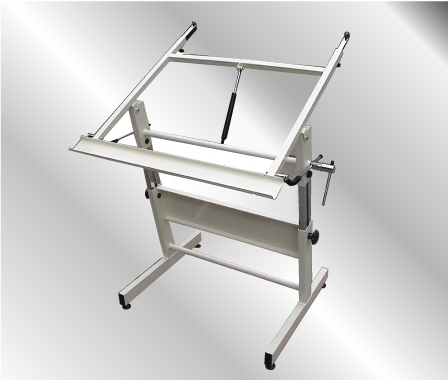

T型製圖架(傾斜氣壓式)(498TS)--------------建議售價 NT$4,000
豪華型 / 穩定度最佳 / 經費足夠第一選擇 / B1~A0適用	規格說明:

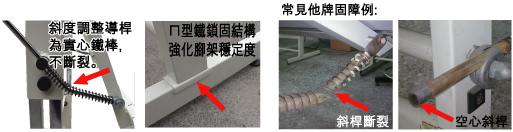

	1.適合圖板75×105～90×150cm。 2.斜度調整0～ 75度,附有氣壓棒及彈簧緩衝裝置。 3.雙內管式高低調整750～1045mm,著地面積645 x744 mm。 4.垂直架體採外覆ㄇ型鐵嵌合著地腳架,並以隱藏螺絲鎖固,強化腳架穩定度,傾斜75～85度符合人體工學。 5.斜度調整導桿為實心鐵棒,不斷裂。 6.附置物籃架。	使用例:

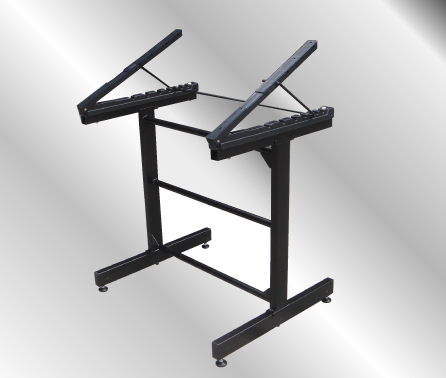

嵌卡式製圖架(455TS)--------------建議售價 NT$2,400
學校設備首選!! 調整無須轉動螺絲,不故障好管理!!	規格說明:

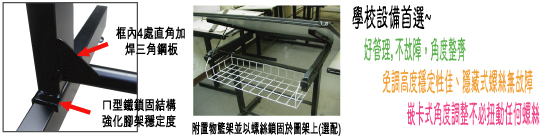

	1.圖架具28種以上角度變化採用凹槽定點嵌卡式, 角度變化迅速,不須斜度導桿,無螺絲,迫緊損壞之虞. 2.圖架材質為耐龍特殊設計,不生銹,不變形,不脆裂, 並設保險帶鎖定圖架於特定範圍,確保安全. 3.支架以黑色粉體塗裝烤漆,全架並於框內4處直角加焊三角鋼板加強，附黑色筆槽一個,裝置於圖板下端. 4.製圖架可用螺絲固定在地上的固定軌道上. 5.附置物籃架並以螺絲鎖固於圖架上(選配)	使用例:

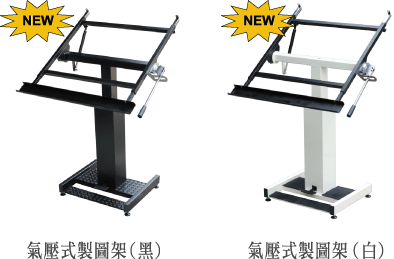

製圖設計是一項需長時間維持高度專注的工作，除有高效率的製圖桌外，

製圖架本身也是重要的元素。

恰得美的高品質製圖架，完全以製圖人的舒適、方便作為第一考量，

整台氣壓製圖架由精密札實的結構體，配合精巧好用的設計融合傳統

製圖桌的優點以及高科技元素，全面滿足您的需求。 影片介紹 .......

操作說明

一、圖板角度調整由0°~80°

由桌面平放0°開始，鬆開固定手把，圖板會自動由0°緩
升至80°，期間可以從容地選擇適當舒適的角度固定。

二、圖板高度調整涵蓋坐姿至立姿的高度

上升：腳踩踏板，待圖板緩升至適當高度時，鬆開
踏板即可固定。

下降：腳踩踏板，並藉手輔助下壓，待圖板緩降至
適當高度時，鬆開踏板即可固定。

三、圖板固定桿可上下雙節伸縮，確保任何尺寸的
圖板重心不位移。

使用例:

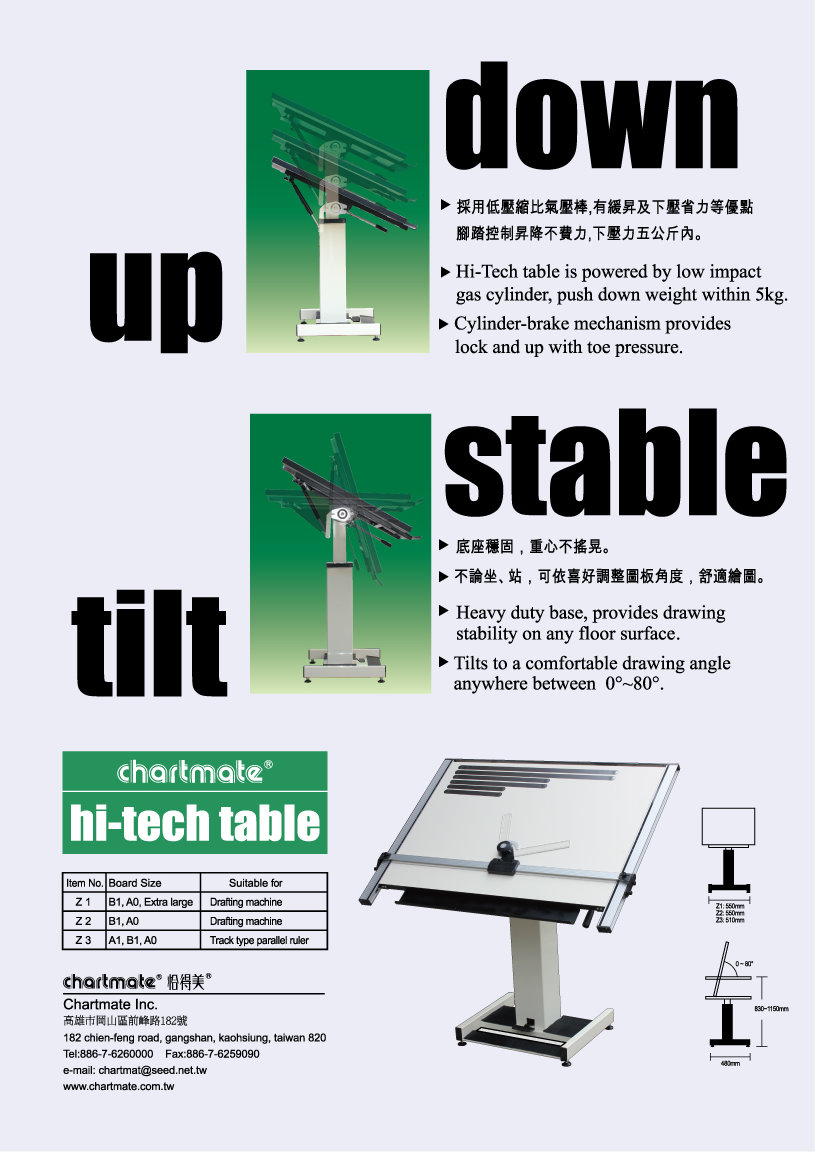

有三種型號選搭 (Z1、Z2、Z3)說明如下:
　

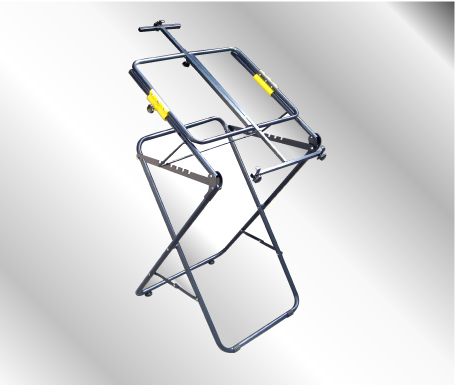

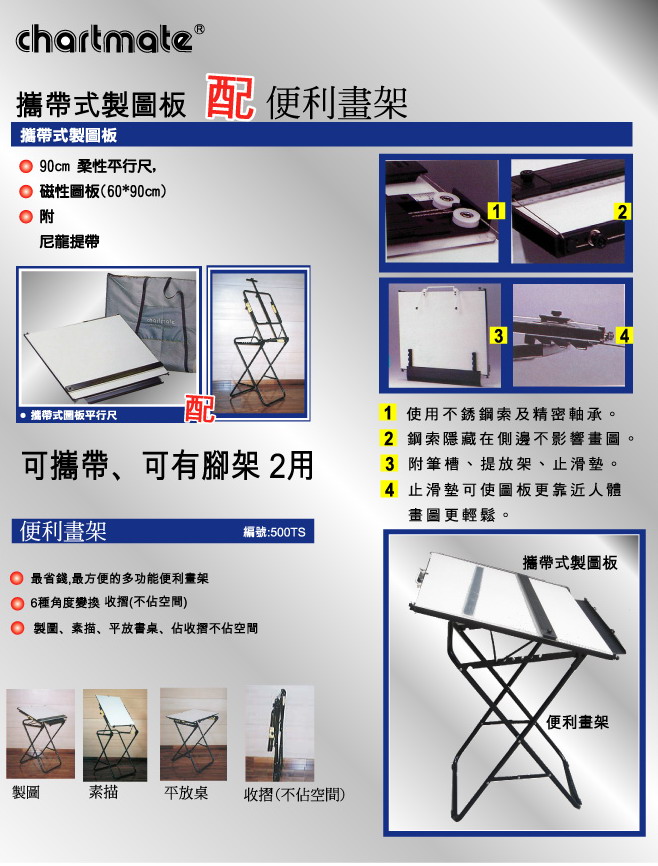

便利畫架 (500TS)--------------------------建議售價 NT$1,320	中華民國新型專利
外宿學生,或家中沒有大桌子可放置圖板時,可選購便利畫架,不使用時可摺疊收納不佔空間。　　多功能:	規格說明:

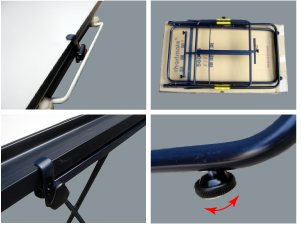

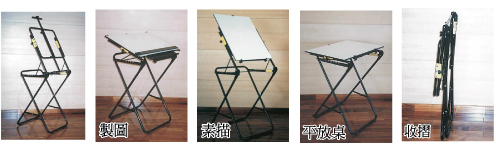

	1.嵌卡式角度調整,角度變換簡單迅速,有6種角度變換。 2.可當製圖、素描、平放書桌使用,收摺不佔空間。 3.適用各廠牌A1、A2攜帶式圖板用製圖腳架使用,特別適合外宿學生,或家中沒有大桌子可放置圖板時,可選購便利畫架,不使用時可摺疊收納不佔空間。 4.多用途的便利畫架是最省錢,多功能畫架。 5.附水平調整腳墊,當地面不平時可調整腳墊 6.材質: 鐵 7.展開桌面平放尺寸:W50XD50XH70CM 8.固定圖板的框架可上下調整,且圖板固定框架上下均有T型伸縮桿可調整上下,配合圖板寬度鎖固。 9.附補強固定織帶,使用大圖板時可增加穩定度。	使用例:
		使用大圖板時，加裝固定帶，可增加穩定度。
	攜帶式圖板固定:
