173PR 柔性平行尺

提放架製圖板


　

　

　

　

　

　

　

　

■ 產品規格

　

【柔性平行尺】

1. 使用雙蓋防塵精密軸承，配合7x7直徑1m/m不銹鋼索，滑動順暢

2. 上端的鋼索繞行在圖板側面的左右固定座，可使圖板上方淨空，完全不妨礙三角板畫垂直線

3. 壓克力尺緣有防滲墨加工並印有mm 刻度，且耐溶劑擦拭

4. 兩端端蓋嵌合後並以螺絲固定，避免脫落

5. 嵌合式尺體，與圖板貼合性最佳，便於鋼索換修及維護，附剎車功能
　



 【磁性製圖板】 MAG BOARD

 1. 圖板為實心，表面平整，潮濕或遇水不會使圖板膨脹或變形。板面四邊貼硬質塑膠封邊

 2. 圖板正面為磁性，附按壓式壓條(27m/m寬)一組，方便圖紙固定，不沾污板面

3. 圖板左邊印有水平基準線

3. 附止滑墊、提放架、筆槽、防水尼龍袋

　

　

　

　

■ 尺寸


　

型號

壓克力尺寸

圖板尺寸

壓條

配件

173PR-45P

450mm

300*450mm

4條組
(30cm*2、50cm*2)

止滑墊

筆槽

提放架

防水尼龍袋

173PR-60P

600mm

465*600mm

4條組
(30cm*2、50cm*2)

173PR-66P

 660mm 508*660mm 4條組
(30cm*2、50cm*2)

173PR-90P

900mm

600*900mm

6條組
(30cm*2、50cm*2、80cm*2)

173PR-90WP

900mm

650*900mm

6條組
(30cm*2、50cm*2、80cm*2)

　

　

　

■ 產品細部說明

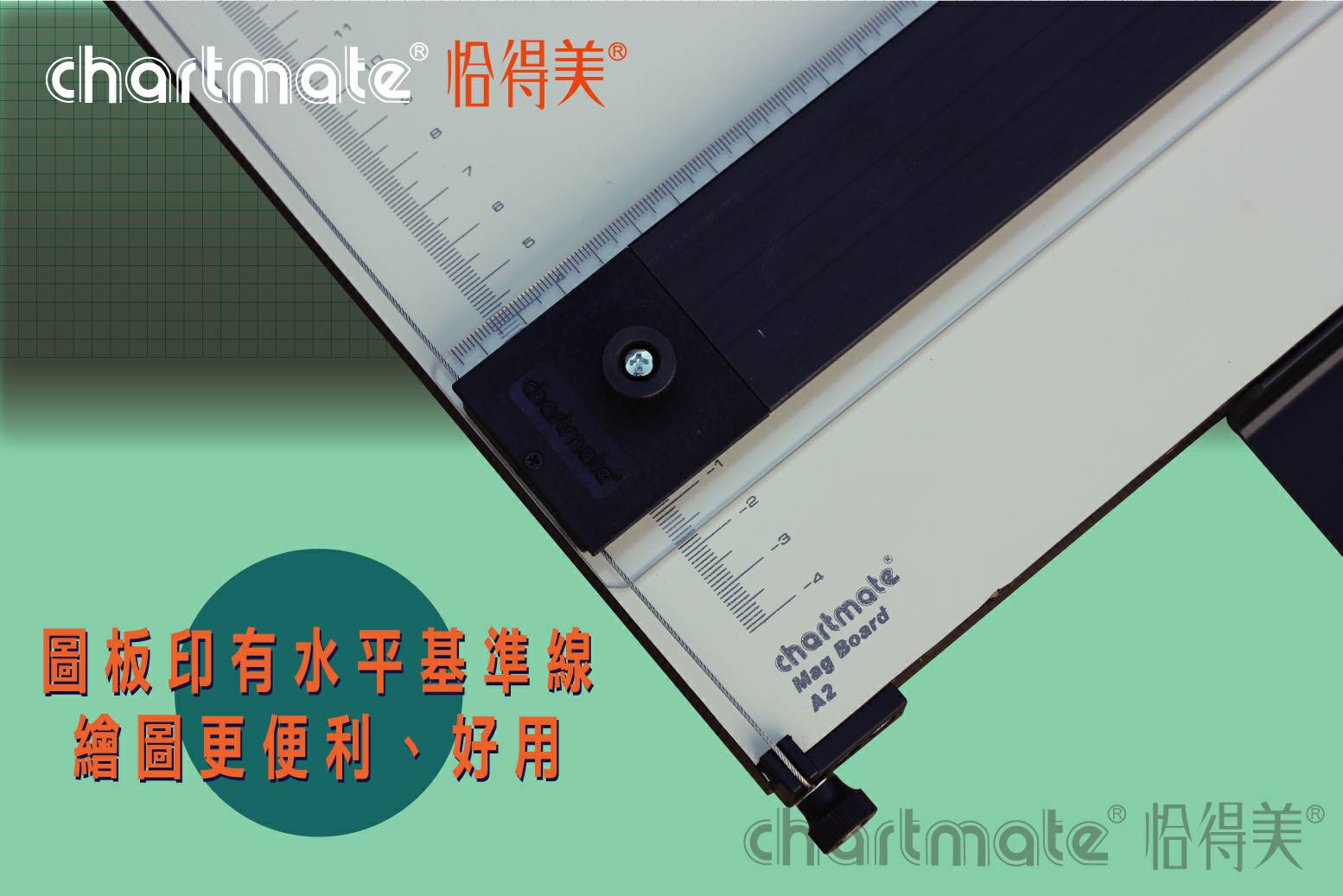

圖板左側印有水平基準線

　

平行尺附煞車功能

柔性平行尺，與圖板貼合性佳

圖板上端無障礙鋼索設計，不影響三角板製圖

　


使用金屬雙蓋精密軸承，滑動順暢

　


筆槽寬60mm

　

圖板背面設有提放架，提放架為鋼條烤漆，結構穩固

　

止滑墊可嵌在桌緣做3段角度調整(6°~8°)

　

　

　
